基本應用電路

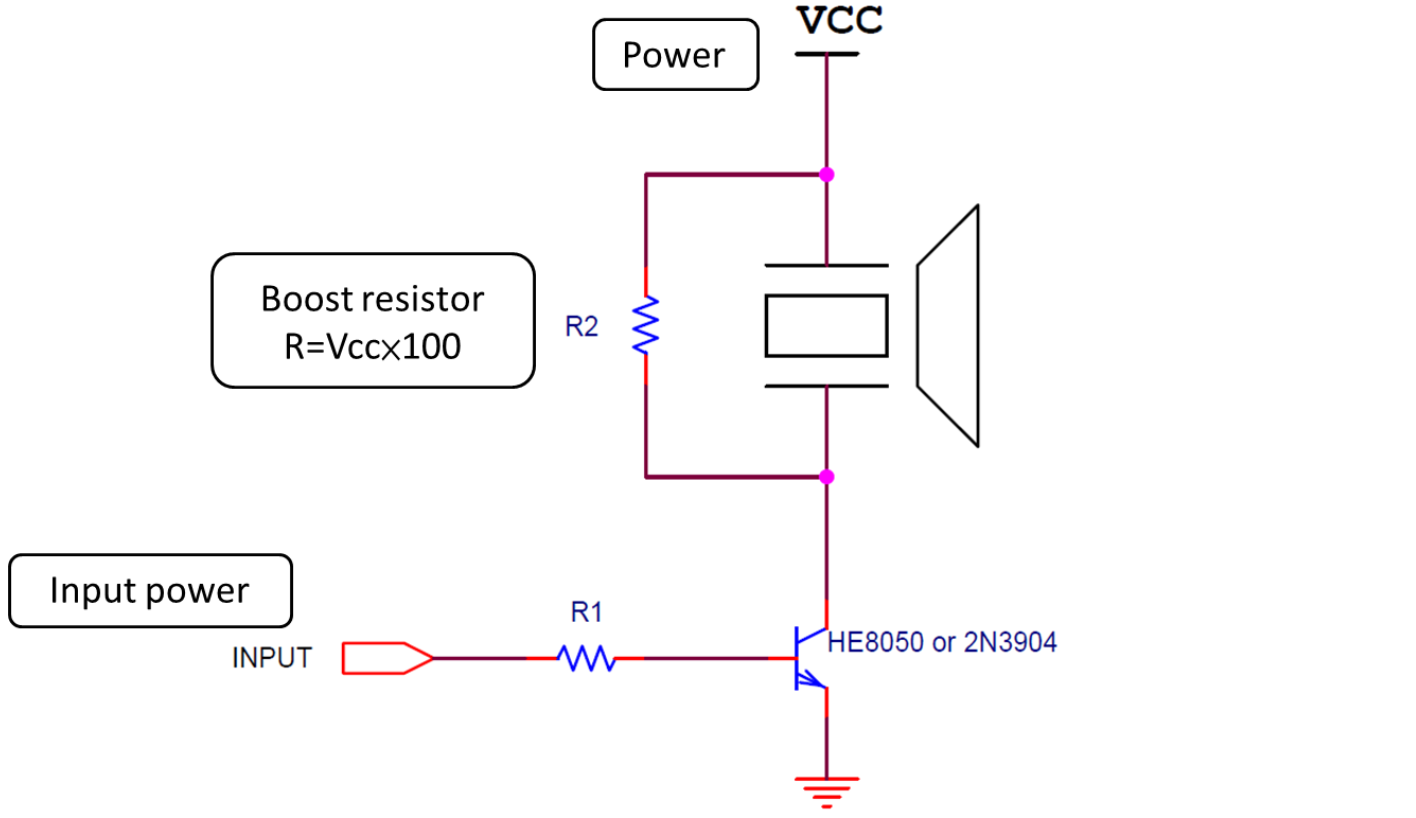

上圖是一個基本的壓電式蜂鳴器應用電路圖，在這個應用電路中，電源(Vcc)被連接到壓電式蜂鳴器的一端，另一端則接電晶體C腳位，並且在蜂鳴器旁並聯一個電阻，電晶體B腳位輸入頻率(Input)，電晶體E腳位則是接地(GND)。透過電晶體B腳位(Input)輸入頻率以及電源(Vcc)輸入蜂鳴器額定電壓，會使蜂鳴器產生振動，從而產生聲音。
差動輸出頻率

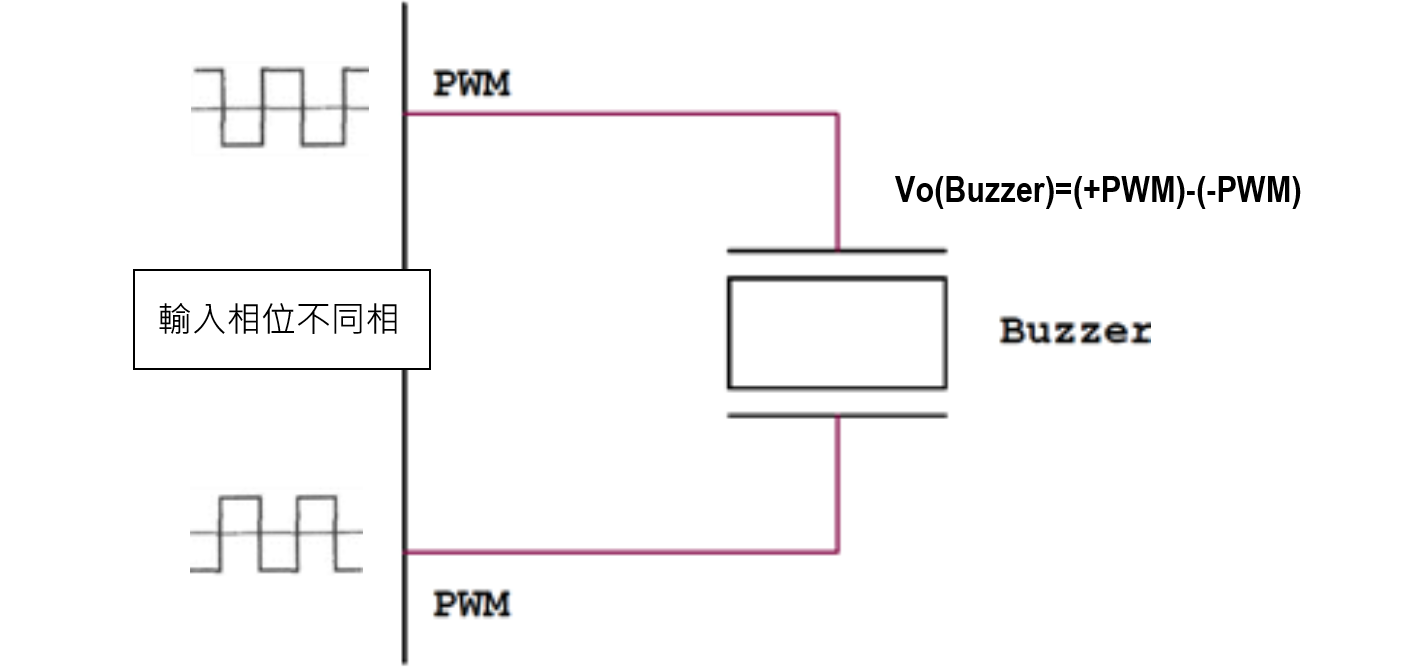

上圖是差動式輸出頻率直接給予蜂鳴器固定頻率，使得蜂鳴器產生聲音，但由於兩端輸出一正一負的關係，所以蜂鳴器兩端的承受電壓是CPU輸出的兩倍。
TL062差動輸出電路

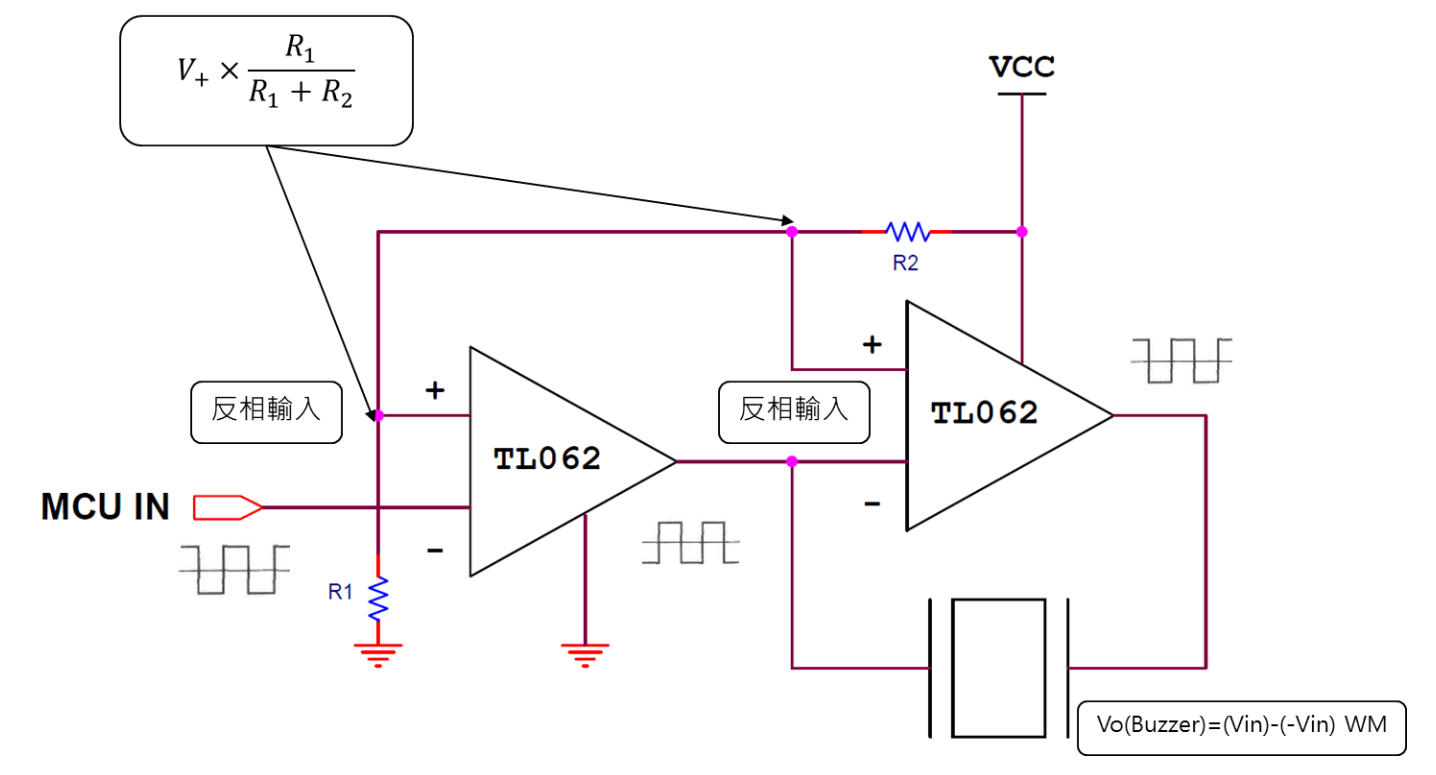

上圖是TL062差動輸出電路，首先求Vi(+)電壓，以圖為例，Vi(+)為，當輸入Vin(-)>，輸出為LOW，反之當輸入Vin(-)<，輸出為High，因為第一級OPA電路為反相輸入[Vi(-)]，所以輸出會是(-Vin)，同樣地，第二級OPA電路也是為反相輸入[Vi(-)]，所以輸出為(+Vin)，因此一正一負產生差動輸出，所以蜂鳴器兩端的電壓是Vin的兩倍。
電晶體升壓電路
Feed Back電路

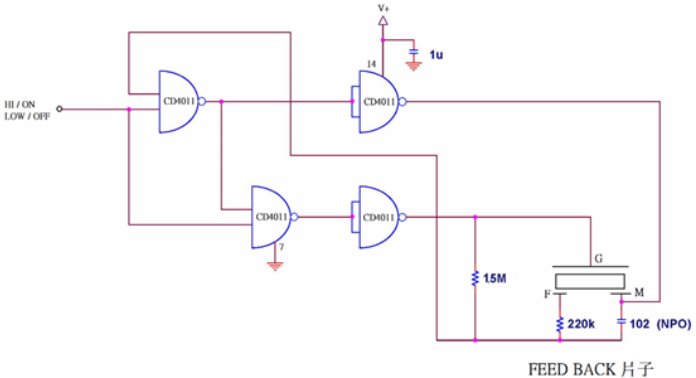

上圖是回授式壓電蜂鳴器電路，利用CD4011邏輯閘NAND原理，產生回授電路。
